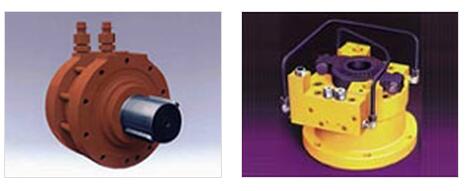

Swing actuator: HR series
| model | HR- 08S- 04 | HR- 11S- 06 | HR- 15S- 08 | HR- 20S- 10 | HR- 20S- 18 | HR- 08D- 04 | HR- 11D- 06 | HR- 15D- 08 |
|---|---|---|---|---|---|---|---|---|
|
pressure （MPa ［kgf/cm2］） |
13.7［140］ | 6.9［70］ | 13.7［140］ | |||||
|
Rated torque （N•m［kgf•m］） |
226 ［23］ |
628 ［64］ |
1,716 ［175］ |
4,805 ［490］ |
3,972 ［405］ |
510 ［52］ |
1,422 ［145］ |
3,825 ［390］ |
| Maximum rotation angle（rad.［deg.］） | 4.9［280］ | 3.3［190］ | 1.7［100］ | |||||
